INVERTOROVÉ SVAŘOVACÍ ZAŘÍZENÍ
IT 1002

Pro přivařování svorníků s keramickým kroužkem nebo pod ocharnným plynem,
se zdvihovým zapalováním svařovacího procesu podle platné normalizace

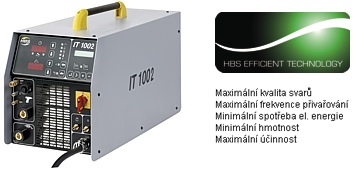

IT 1002 - invertorový přenosný zdroj

Technická data IT 1002

TYP	IT 1002
PLYN/Automatika/kontrola svař.procesu:	ANO/v OPCI/v OPCI
Svařovací rozsah:	Svorníky M3 - MR16, Ø 2 - 14 mm
Svař. materiál:	Ocel (legovaná i nelegovaná), hliník
Frekvence přivařování:	M12 = 25 svorníků/min.
Svařovací proud:	1000 A (max.)
Regulace svařovacího proudu:	Svorníkové přivařování 100 - 1000 A, Elektroda 50 - 400 A (plynule)
Svařovací čas:	5 - 1000 msec (plynule)
Připojení :	400 V, 3 fáze, 50/60 Hz, 35 AT
Zásuvka:	32 A (u sítě 400 V )
Příkon:	50 KVA ( u sítě 400 V )
Chlazení:	F (teplotně řízený ventilátor)
Nabíjecí čas baterie:	max. 10 hodin
Krytí:	IP 23
Rozměry D x Š x V [mm]:	660 x 280 x 340 (bez držadla)
Hmotnost:	29 kg
Objednací číslo:	92-60-1202 (PLYN) 93-60-1204 (PLYN/Automatika) 93-60-1206 (PLYN/Automatika/kontrola sv. procesu)

Pro svorníky M3 - MR16, Ø 2 - 14 mm. Zvláště vhodné pro silnější plechy od ca. 2 mm.

Krátkodobé zdvihové přivařování (BH 10)
Zdvihové přivařování (BH 100) s keramickým kroužkem nebo pod ochranným plynem

Řízení mikroprocesorem – pro přesné řízení svařovacího cyklu, co nejvyšší provozní bezpečnost a co nejvyšší komfort při obsluze
Kontrola funkce– automatický funkční test zařízení po zapnutí; sledování všech základních interních funkcí zařízení
Zobrazování chybových kódů – pomocí digitálního displeje
Zdvihový test – u zdvihových přivařovacích pistolí a navařovacích hlav
Funkce knihovny parametrů – automatické přednastavení svařovacího proudu a času ke zvolenému průměru svorníku a podle oblasti svařování (pro svařování s ochranným plynem nebo bez); možnost jemného přenastavení ovládacími foliovanými tlačítky
Kontrola průběhu svařovacího procesu - evidence a vyhodnocování parametrů ovlivňujících proces přivařování; po každém přivaření svorníku se provádí srovnání mezi referenční a skutečnou hodnotou; při zjištění hodnoty mimo toleranční pole (nastavitelné) dojte k zastavení zařízení nebo jen nahlášení možné chyby přivaření svorníku.
Výstup RS232 - pro připojení datového kabelu a propojení s PC; data a časy o všech provedených svarech jsou zaznamenávány v paměti a lze je vytisknout napojením na PC (pouze u verze PLYN/Automatika /kontrola svařovacího procesu).

Snadná a rychlá obsluha
Kompaktní a účelná
Mobilní - vysoká mobilita díky kompaktním rozměrům a nízké hmotnosti (o 50% lehčí než běžné transformátorové svařovací zařízení)
Robustní – ocelový kryt s práškovým nástřikem pro drsné podmínky nasazení v dílnách a na stavbách

S integrovaným síťovým filtrem (ochrana v případě napěťových špiček)
Optimální pro stavby s kolísavým síťovým napětím – možnost nasazení i v případech používání nekonstantního zdroje napětí (- 10% + 10%)
Zkouška elektromagnetické kompatibility
Protokolovaná zkouška vysokým napětím
Zablokování opakovaného spuštění – zabraňuje přivařování v místě, kde již byl přivařovaný prvek navařen
Sledování teploty transformátoru – automatické vypnutí v případě přehřátí
Teplotně řízený ventilátor – pro snížení hluku a zmenšení znečištění zařízení (vyšší spolehlivost provozu zařízení)
Řídicí jednotka galvanicky oddělena od svařovacích vedení – vysoká spolehlivost
Maximální zajištění proti vnějším rušivým vlivům
Krytí IP 23 - vhodný pro použití i ve venkovním prostředí

Displej – plynulé nastavování energie; snadná kontrola všech funkcí pomocí indikace LED; jednoduché ovládání foliovanými tlačítky a kontrola digitálním displejem; nastavování svařovacích parametrů, svařovacích programů, pouštění ochranného plynu, možné Automatiky a kontroly průběhu svařovacího procesu; digitální zobrazení hodnot svařovacího proudu, svařovacího času, doby předfuku ochranným plynem (v OPCI: spouštění stlačeného vzduchu); oddělené nastavení svařovacího proudu a svařovacího času
Vysoký výkon – značná využitelná rezerva výkonu
Bezproblémová změna polarity svařovacího napětí možná přehozením kabelu svařovacího proudu a zemnícího kabelu
Vynikající kvalita svařování - velmi vysoká stabilita oblouku i při nízkých svařovacích proudech
Vysoká flexibilita svařovacího procesu - vysoká pracovní frekvence (30 kHz) svařovací jednotky umožňuje velmi dynamické a rychlé řízení svařovacího procesu
2 v 1 – přepínatelné přivařování svorníků se zdvihovým zapalováním a svařování elektrodou
