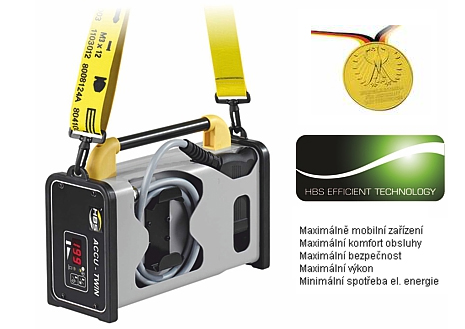

ACCU-TWIN II

Z baterie provozované kondenzátorové přivařovací zařízení HBS , s aplikační přivařovací pistolí
pro současné přivaření 2 ks šroubů M3 metodou kondenzátorového výboje
s hrotovým zapalováním svařovacího oblouku, podle platné normy

ACCU TWIN

Technická data ACCU-TWIN II

TYP
 ACCU-TWIN II
Svařovací rozsah:
 2 x šroub M3
Svař. materiál: Ocel (legovaná i nelegovaná)
Frekvence přivařování:
 2 dvousvary/min
Kapacita kondenzátorů: 80 000 µF
Nabíjecí energie: 325 Ws
Nabíjecí napětí: max. 90 V
Zdroj energie: Kondenzátor
Nabíjecí čas kondenzátoru: ca. 30 sec
Baterie: LiFePO4 12 V, 6 Ah (integrované BMS)
Kapacita baterie: 400 dvousvarů M3
Nabíjecí čas baterie: max. 10 hodin
Životnost baterie: Nejméně 200 nabíjecích cyklů
(pro baterie platí omezení záruky)
Rozestup přivařených šroubů M3: 25 - 61 mm plynule nastavitelné
(od 19 mm na vyžádání)
Propojovací vedení: 1,1 m (mezi zařízením a aplikační pistolí)
Rozměry D x Š x V [mm]: 401 x 134 x 204 (bez držadla)
Rozměry aplikační pistole D x Š x V: 165 x 25 x 95 mm
Hmotnost: 8 kg (včetně aplikační pistole)
Objednací číslo:
92-10-2383
Včetně elektrické brusky na odstranění barvy, závěsné montážní brašny
a nabíječek ze sítě 230 V a z autozásuvky 12 V

PŘÍSLUŠENSTVÍ HBS

Bruska na odstraňování
barvy z radiátorů
Dvě možnosti nabíjení:
Napájení ze sítě a kabel do auta na 12V (autozásuvka)
Taška na příslušenství a v ní PVC organizér
Magnetický úložný prostor pro rychlý přístup ke svorníkům
Celkový pohled na příslušenství

HBS Datový list ACCUTWIN II (pdf)

Výkonová charakteristika

  • Kontrola funkce – automatický funkční test zařízení po zapnutí; sledování všech základních interních
  • Z baterie provozované zařízení s aplikační pistolí pro současné přivaření 2 ks šroubů M3
  • Inteligentní nabíjecí obvod – s s indikátorem stavu nabití
  • Ochrana proti vybití
  • Integrovaná libela – (v aplikační přivařovaní pistoli) k přesnému ustavení při navařování
  • Speciálně vyvinutá, integrovaná ochrana proti odlétávání jisker z přivařování
  • Pohotovostní režim s funkcí „probuzení“ – efektivní hospodaření s energií, žádná zbytečná spotřeba energie
  • Inteligentní zobrazování stavu použitelné energie – přesné zobrazení počtu dvousvarů, které je možné ještě
    vykonat do vybití baterie
  • Přesný přehled o počtu již provedených dvousvarů – zobrazení počtu provedených dvousvarů např. v jednom
    bytě, patře, domě apod. (vynulovatelný)
  • Etalon pro nastavení – měrka na zařízení pro nastavení rozestupu přivařovaných šroubů M3

Konstrukce

  • Snadná obsluha, komfortní ovládání.
  • Kompaktní, lehčí o 15% a výkonnější o 20% než předchozí model.
  • Robustní AL kryt & zajištění bezpečnosti – stabilní konstrukce zařízení ze silného AL plechu a gumové zakrytí
    čel zařízení proti poškození nábytku a vybavení bytu
  • Pouze jeden kabel – propojení zařízení a aplikační pistole pouze jedním 1,1 m kabelem
  • Provoz z baterie – možná rychlejší změna pracoviště
  • Popruh na rameno součástí - s označením náhradních dílů a příslušenství
  • V krytu zařízení integrovaná aplikační pistole a navinutí kabelu

Bezpečnost

  • EMV - Zkouška elektromagnetické kompatibility
  • Zablokování opakovaného spuštění – zabraňuje přivařování v místě, kde již byl přivařovaný prvek navařen
  • Vestavěný vypínač - zabraňuje náhodnému spuštění sesunutím nebo pádem zařízení během přepravy

Přivařování

  • Použití speciálních kondenzátorů – vyvinutých pro přivařování svorníků
  • Současné přivařování 2 šroubů M3 (dvou svorníků) – rozestup plynule nastavitelný
  • Přesná, rovnoběžná vzdálenost navařených svorníků
  • Bez potřeby jiného dalšího zemnícího kabelu
