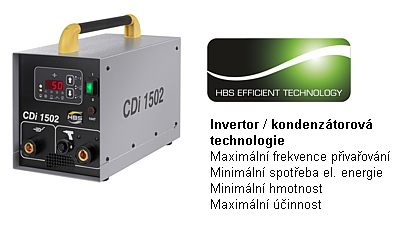

SVAŘOVACÍ ZAŘÍZENÍ PRO KONDENZÁTOROVÉ
PŘIVAŘOVÁNÍ SVORNÍKŮ CDi 1502, 2302, 3102

Svářečky

Technická data výkonnových jednotek HBS

TYP
CDi 1502 CDi 2302 CDi 3102
Svařovací rozsah:
M3-M8
Ø 2-8 mm 		M3-M8(M10)
Ø 2-8 (10) mm 		M3-M10
Ø 3-10 mm
Svař. materiál: Ocel (legovaná i nelegovaná), hliník, mosaz.
Frekvence přivařovařování:
8 až 40 svorníků /minutu podle použití a průměru svorníků
Kapacita: 66 000 µF 99 000 µF 132 000 µF
Svařovací čas: 1-3 ms
Svařovací energie: 1 600 Ws 2 400 Ws 3 200 Ws
Nabíjecí napětí: 50-220 V (plynulá regulace)
Zdroj energie: Kondenzátor
Chlazení: F (teplotou řízený chladící ventilátor)
Připojení: 230 V, 50/60 Hz, 10 AT
Krytí: IP 23 (92-110-1502), IP 21 (92-110-1504)
Rozměry D x Š x V [mm]: 400 x 205 x 250
(bez držadla) 		480 x 205 x 250
(bez držadla) 		480 x 205 x 250
(bez držadla)
Hmotnost: 14 kg 17 kg 18 kg
Objednací číslo:
92-10-1502
92-10-2302
92-10-3102

92-10-01504 (pro Automatiku)




Svářečky

Přivařovací pistole HBS

TYP
CA 08 C 08
Svařovací rozsah:
Ø svorníků 2-8(10) mm
Délka svorníků:
6 - 40 mm (standard) může být až 55 mm
Tvar svorníků:
Volitelný (případně se speciálním držákem svorníků)
Materiál svorníků: Ocel (legovaná i nelegovaná)
hliník, mosaz 		Ocel (legovaná i nelegovaná)
Svařovací kabel:
3 m
6,5 m
Hmotnost:
0,7 kg (bez kabelu)
Objednací číslo:
92-20-255
92-20-256

Příslušenství HBS

 Zemnící kabel Přístojové příslušentví
Materiál svorníků:   Sada držáků svorníků Ø 3 - 8 mm
Objednací číslo:
92-40-095
92-40-018

Popis

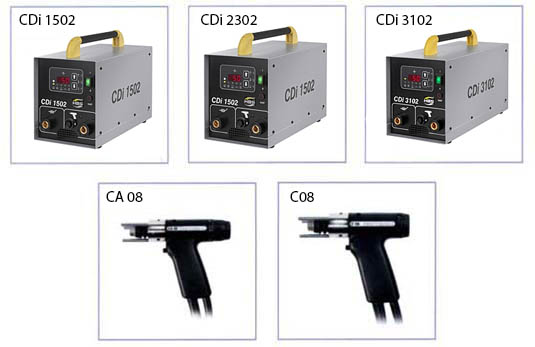

CDi 1502/2302/3102:

Progresivní invertor/kondenzátorový systém nabíjení (o 30% rychlejší a efektivnější) se schopností přivaření až 40 svorníků
za minutu! Využitelná rezerva výkonu 20 % při nabíjení na 220V (pro M8, M10). Úspora elektrické energie až 30 %, snížení hmotnosti zařízení o 20 %.

Mikroprocesorové řízení – stabilnější proces svařování, vysoký komfort obsluhy a bezpečnostní standard , vysoká spolehlivost zařízení. Kovová skříň umožňuje nasazení i v drsných výrobních podmínkách a na stavbách, nárazům odolné uložení kondenzátorů, krytí IP 23 . Možnost použití i při kolísajících hodnotách síťového napětí - koriguje kolísání napětí v síti -25 % + 20 % . Možnost plynulého nastavování svařovací energie nebo přímé nastavení dle průměru použitého svorníku. Ochranné sledování všech základních funkcí při provozu, protokolované kalibrování kondenzátorů , samokalibrování kondenzátorů po delší odstávce, speciálně navržený chladící kanál (omezuje zaprášení kovovým prachem, chladí přímo tyristorovou řídící desku), snadná kontrola pomocí indikace LED diodami a zobrazování chyb na displeji. Koncepčně nejprogresivnější konstrukce , optimální poměr ceny a výkonu.

Přivařovací pistole HBS:

Kompaktní, snadno ovladatelné a lehké. Držadlový korpus vyroben z plastu odelnému proti úderu. Rychlá výměna držáků, libovolně volitelná délka svorníků. Bezvůlová lineární kuličková ložiska pro vedení svařovacího pístu. Snížení hmotnosti pístu o 50 % pro svařování bez zpětného rázu. Přestavování přítlačné pružiny a nastavení zdvihu s aretací. Rozsáhlé příslušenství.

CA 08:

Elektronicky ovládaná pistole na přivařování svorníků pro všechny známé metody svorníkového přivařování (zvláště vhodná pro hliník). Integrované nastavení zdvihu a síly přítlačné pružiny přes regulaci jen v horní části pistole. Zajištění nastaveného zdvihu aretační západkou.

C 08:

Přivařovací pistole pro metodu kontaktního svařování, zvláště vhodná pro přivařování svorníků z oceli a nerezové oceli na výrobky s problematickými povrchy (pozink, plech, „válcovací kůra“, okuje).
